HHC-N8I8OP – Moduł I/O Ethernet z bramką Modbus TCP / RTU

Galeria

HHC-N8I8OP – Moduł I/O Ethernet z bramką Modbus TCP / RTU

Zakres temperatury pracy:

–od -40 ℃ do +85 ℃

Zasilanie:

–DC 7-24 V (zaciski śrubowe lub wtyk DC 5,5-2,1 mm)

Wyjścia przekaźnikowe:

–8 niezależnych (maks. 10 A dla AC 250 V lub DC 30 V)

Wymiary obudowy (SxWxG):

–160 x 120 x 60 mm

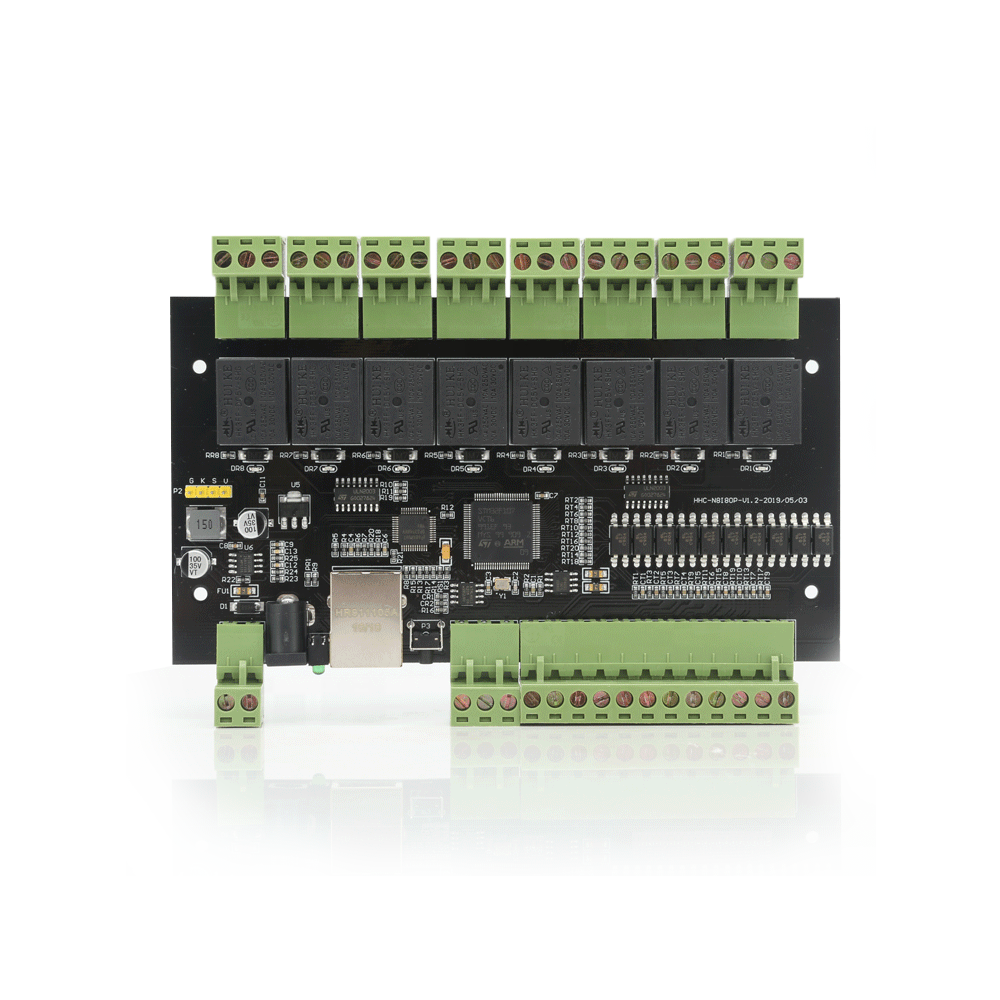

Moduł komunikacyjny HHC-N8I8OP to wszechstronne urządzenie przemysłowe, zapewniające niezawodną komunikację w środowiskach o ekstremalnych temperaturach (-40 ℃ do +85 ℃). Wyposażony w porty Ethernet i RS485, umożliwia elastyczną integrację z systemami automatyki. Dodatkowo urządzenie może pracować jako transparentna bramka komunikacyjna Modbus TCP / Modbus RTU, umożliwiając dostęp sieciowy do zewnętrznych urządzeń RS485, takich jak analizatory energii, falowniki czy sterowniki PLC. Moduł posiada 8 programowalnych wyjść przekaźnikowych i 8 wejść, oferując szerokie możliwości sterowania i monitorowania. Dodatkowo obsługuje 5 trybów pracy, konfigurację z poziomu dedykowanego oprogramowania oraz funkcję zapisywania stanu przekaźników po utracie zasilania.

Udostępnij

Opis

Instrukcja obsługi:

Pliki z instrukcją oraz przykładowe programy dostępne są na repozytrium gtihub:
mechtechpoint/HHC-N8I8OP
Pokazane programy pokazują jak można wykorzystać moduł, sterować nim czy odbierać informację od niego. Na podstwie umieszczonych plików źródłowych można również w łatwy sposób pisać swoje skrypty współpracujące z modułem.

Modbus TCP/IP

Produkt może wytrzymać wysoką temperaturę i pracować w środowisku o temperaturze od -40 ℃ do + 85 ℃.

Może być podłączony do zewnętrznego wysokoprądowego stycznika AC i przekaźnika. Niezawodna komunikacja. Produkty klasy przemysłowej. Obsługiwane jest automatyczne pozyskiwanie adresów IP. Obsługa 10 połączeń klienckich TCP pod serwerem TCP. Za pomocą dostarczonego oprogramowania konfiguracyjnego można skonfigurować 5 trybów pracy: serwer TCP, klient TCP, serwer UDP, klient UDP, nazwa domeny DNS. Posiada port RS485 i Ethernet.

Moduł posiada 8 wyjść przekaźnikowych oraz 8 wejść cyfrowych, które mogą pracować w trzech niezależnych trybach: Ordinary, Trigger oraz Automatic, umożliwiając elastyczną konfigurację logiki sterowania.

Ordinary mode – tryb standardowy, w którym wejścia pełnią funkcję sygnałów pomiarowych i mogą być cyklicznie odczytywane przez aplikację sterującą.

Trigger mode – tryb wyzwalania, w którym zmiana stanu wejścia powoduje bezpośrednie załączenie lub wyłączenie odpowiadającego mu przekaźnika, umożliwiając realizację prostych funkcji automatyki bez użycia zewnętrznego sterownika.

Automatic mode – tryb automatycznej notyfikacji, w którym każda zmiana stanu wejścia jest natychmiast wysyłana do podłączonego systemu sieciowego, co pozwala na reaktywne sterowanie bez konieczności ciągłego odpytywania urządzenia.

Funkcja zapisywania przy wyłączonym zasilaniu (zapis stanu przekaźnika).

Moduł może pracować jako transparentna bramka Modbus TCP/IP / Modbus RTU w celu komunikacji serwera z innymi urządzeniami typu analizator sieci elektrycznej.

Parametry elektryczne:

zasilanie DC wynosi 7-24 V (zaciski śrubowe lub wtyk DC 5,5-2,1 mm),
8 niezależnych wyjść przekaźnikowych, beznapięciowych (maksymalne 10 A dla AC 250 V lub DC 30 V),
8 niezależnych wejść + 2 z możliwością bezpośredniego wysterowania wszystkich wyjść przekaźnikowych,

Urządzenie jest wyposażone w funkcję oszczędzania energii, która może zapamiętać stan przekaźnika i może być konfigurowana za pomocą narzędzia konfiguracyjnego.

119.99 zł
